循环水系统“一键启停”——粤电新会电厂燃机APS规划与设计(九)
时间:2022-12-05 09:36:36

         ↓底部

新会电厂燃气—蒸汽联合循环机组的循环水系统主要是为凝汽器、水水交换器、真空泵冷却器等提供冷却水。循环水来自循环水前池,经过循环水泵升压后,送至的凝汽器、水水交换器等用户,经换热后的循环水回到机力冷却塔进行冷却,再回到循环水前池。循环水系统采用机力风冷,每套系统按一机二泵配置双速卧式双吸离心循环水泵,附带对应的进口电动蝶阀、出口液控蝶阀以及相关的管道、阀门、仪表等,配有6台机力冷却塔(风机)。两台机组循环水系统共用1台辅助冷却水泵,在机组停机和循环水泵停运时,为机组水水交换器提供冷却水以及为循环水系统投运时注水。

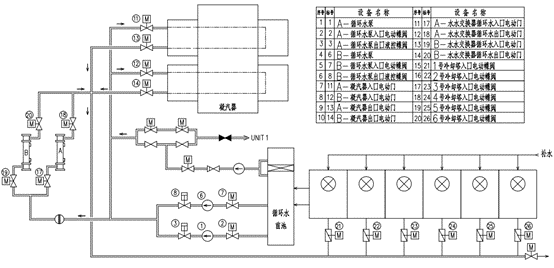

图1 循环水顺控系统图

循环水系统顺序控制水平为“一键启停”,系统规划设计有顺控主控器、缺省智能选择器和顺控步序逻辑。管控循环水系统顺控,循环水泵单元顺控,水水交换器循环水阀门组和凝汽器A、B侧循环水出、入口阀门组等20台开关量设备,详见图1.循环水顺控系统图。

一、循环水系统“一键启动”

启动的操作过程:单击APS机组启动操作画面选择APS主控器进入APS启机工作方式。返回APS机组启动操作画面,单击节点框“辅机启动”或“自动/手动”,弹出“节点操作面板”,在弹窗面板上点击确定“节点选定”(复选“执行”), “辅机启动”被确认接受APS导引层的控制,最后点击“自动”(复选“执行”),立即触发节点控制器输出“节点顺控起步”发出指令驱动节点执行步序逻辑。节点步序逻辑执行到第一步,向汽机循环水系统顺控发出“一键启动”指令。

1. 启动许可

新会电厂APS启机BP01节点“一键启动”控制循环水系统“一键启动”要满足以下全部许可(条件相与)。

1)平板滤网后水位>6.4m;

2)A循环水泵出口液控蝶阀油压>10MPa;

3)B循环水泵出口液控蝶阀油压>10MPa;

4)A逆循环水泵已在自动;

5)A循环水泵入口电动蝶阀已在自动;

6)A循环水泵出口液控蝶阀已在自动;

7)B顺循环水泵已在自动;

8)B循环水泵入口电动蝶阀已在自动;

9)B循环水泵出口液控蝶阀已在自动;

10)凝汽器A侧循环水进水阀已在自动;

11)凝汽器B侧循环水进水阀已在自动;

12)凝汽器A侧循环水出水阀已在自动;

13)凝汽器B侧循环水出水阀已在自动;

14)水水交换器A循环水入口阀已在自动;

15)水水交换器A循环水出口阀已在自动;

16)水水交换器B循环水入口阀已在自动;

17)水水交换器B循环水出口阀已在自动;

18)1号冷却塔入口电动蝶阀已在自动;

19)2号冷却塔入口电动蝶阀已在自动;

20)3号冷却塔入口电动蝶阀已在自动;

21)4号冷却塔入口电动蝶阀已在自动;

22)5号冷却塔入口电动蝶阀已在自动;

23)6号冷却塔入口电动蝶阀已在自动;

24)循环水泵单元顺控主控器已在自动;

25)循环水泵联锁选择器已投入;

26)循环水泵联锁选择器无故障。

2. 启动步序:

STEP1:发出指令,

1)关闭水水交换器A循环水入口阀;

2)关闭水水交换器B循环水入口阀;

3)关闭水水交换器A循环水出口阀;

4)关闭水水交换器B循环水出口阀;

STEP2:接到STEP1信号反馈, 全部符合指令要求。

发出指令,

1)打开凝汽器A侧循环水进水阀;

2)打开凝汽器B侧循环水进水阀;

3)打开凝汽器A侧循环水出水阀;

4)打开凝汽器B侧循环水出水阀;

5)打开1号冷却塔入口电动蝶阀;

6)打开2号冷却塔入口电动蝶阀;

7)打开3号冷却塔入口电动蝶阀;

8)打开4号冷却塔入口电动蝶阀;

9)打开5号冷却塔入口电动蝶阀;

10)打开6号冷却塔入口电动蝶阀;

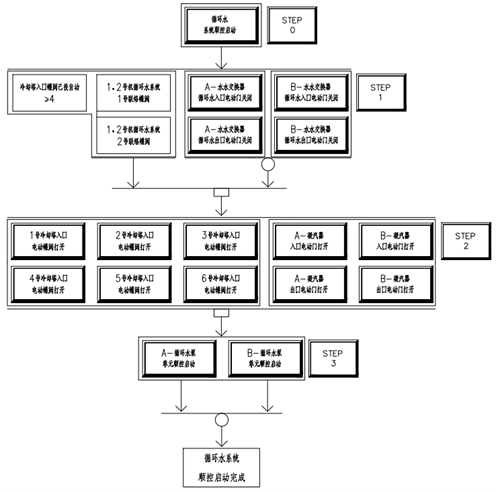

图2 循环水系统一键启动步序操作画面

STEP3:接到STEP2信号反馈, 全部符合指令要求。

1)凝汽器A侧循环水进水阀全开位置;

2)凝汽器B侧循环水进水阀全开位置;

3)凝汽器A侧循环水出水阀全开位置;

4)凝汽器B侧循环水出水阀全开位置;

5)冷却塔入口电动蝶阀全开位置≥4(6选4)。

发出指令,启动循环水泵单元顺控。

3. 系统顺控启动完成。完成状态参阅图2.闭式冷却水系统信息画面《完成条件》。

1)水水交换器A循环水入口阀全关;

2)水水交换器A循环水出口阀全关;

3)水水交换器B循环水入口阀全关;

4)水水交换器B循环水出口阀全关;

5)凝汽器A侧循环水进水阀全开位置;

6)凝汽器B侧循环水进水阀全开位置;

7)凝汽器A侧循环水出水阀全开位置;

8)凝汽器B侧循环水出水阀全开位置;

9)冷却塔入口电动蝶阀全开位置≥4;

10)循环水泵单元顺控启动完成。

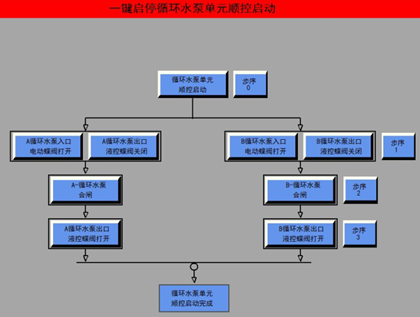

图3 循环水泵单元步序操作画面

4. 单元顺控(以循环水泵A为例,循环水泵B与之相同不再赘述)

1) 启动允许:满足以下全部条件(条件相与)

(1) A循环水泵已停止;

(2) A循环水水路通畅;

(3) A逆循环水泵已在自动;

(4) A循环水泵出口液控蝶阀已在自动;

(5) A循环水泵入口电动蝶阀已在自动;

(6) B循环水泵已停止;

(7) B循环水水路通畅;

(8) B逆循环水泵已在自动;

(9) B循环水泵出口液控蝶阀已在自动;

(10) B循环水泵入口电动蝶阀已在自动;

(11) 循环水泵联锁选择器已投入。

2)启动步序:

STEP1:发出指令,关闭循环水泵A出口电动阀。

STEP2:接到STEP1信号反馈,循环水泵A出口阀全关位置。

发出指令,打开循环水泵A入口电动阀。

STEP3:接到STEP2信号反馈,循环水泵A入口阀全开位置。

发出指令,启动循环水泵A。

STEP4:接到STEP3信号反馈,循环水泵A已运行。

发出指令,打开循环水泵A出口电动阀。

3)启动完成,满足以下任一条件。

(1) 以下条件与,

a)循环水泵A在运行;

b)循环水泵A出口阀全开位置;

c)循环水泵母管压力>0.1MPa;

(2) B)以下条件为与的关系

a)循环水泵B在运行;

b)循环水泵B出口阀全开位置;

c)循环水泵母管压力>0.1MPa;

二、缺省自动智能联锁

分析循环水系统顺序控制,没有模拟量调节回路的参与,但这是否就是单纯的开关量热工系统呢?还真的不是,其中包含循环水泵的联锁控制,按常规设计,设备联锁投入要先投入运行泵、再投联锁开关、备用泵投入自动联锁。这个操作过程,造成循环水系统顺控自动启动中混搭了手动操作,无法实现热工系统顺控的“一键启停”。所谓的“一键启停”,指的是只要顺控系统进入启动工作方式只能全过程、全自动完成步序进程。因此,设计了缺省自动智能联锁,开关量顺控过程中从此联锁切投无手动,核心逻辑模块为“自动联锁选择器”(二单元),我们在前面的文章中已经介绍过三单元选择器,在电厂的应用生态中,二单元缺省智能选择器应用的最为普遍。

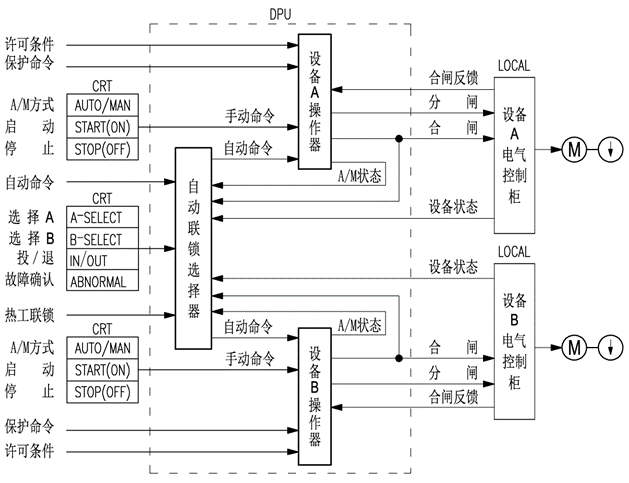

图4 缺省自动智能联锁原理框图

为APS控制而专门设计的“缺省自动智能联锁”,就能够在顺序控制自动进程中实现联锁自动投、切。自动联锁选择器置于并列设备操作开关之上,按1拖N的星型结构连接。实现两种功能,第一是转发上级控制器自动指令,经由逻辑运算后传至操作开关去控制设备。第二就是自动投、切联锁设备,确保顺控进程的连续顺畅执行。联锁投、切完全由逻辑算法自动完成,把联锁设备的工作方式、运行状态、动作过程交由自动选择器去判断,通过对关联设备包括操作开关和MCC(电动机控制中心)运行状态、工作方式、启停进程的综合逻辑运算,自主决定联锁的控制方式和设备的启停顺序,一旦检测到运行中的设备故障跳闸即时启动电气联锁或工艺参数超限马上连动热工联锁。
