电力系统零次调频
时间:2023-09-04 09:26:42

         ↓底部

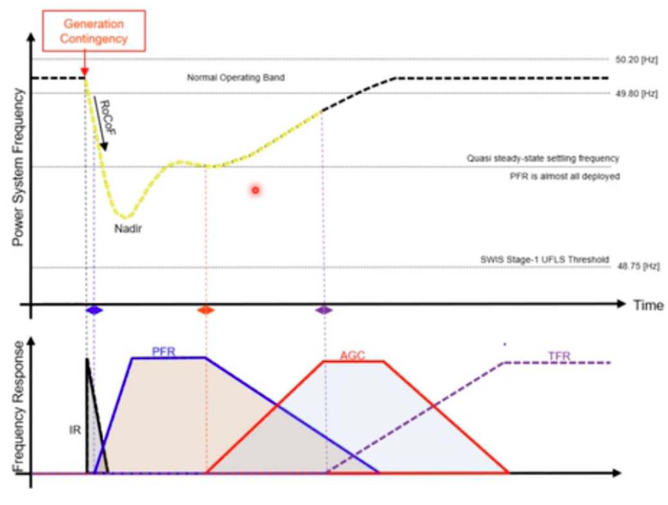

3年前,写过这么一篇:随想 | 电力系统第零道防线。文中将冲击过电压防护措施称为电力系统第零道防线,在一、二、三道防线前面发挥作用,保证电网安全。按照这个逻辑,惯量响应也可以称为电力系统零次调频。首先,从动作时序上,惯量响应在一次调频之前,如下图[1]:


IR:惯量响应;PFR:一次调频;AGC:二次调频;TFR:三次调频。其次,从发挥的作用看,惯量响应到一次调频到AGC,效果依次增强,从三者的定义可见一斑:

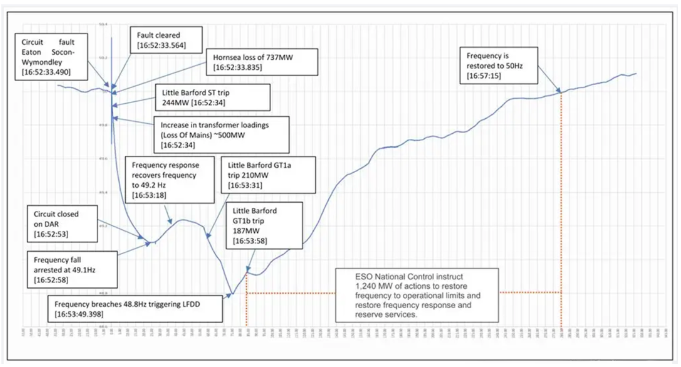

l转动惯量是指在系统经受扰动时,并网主体根据自身惯量特性提供响应系统频率变化率的快速正阻尼,阻止系统频率突变所提供的服务。l一次调频是指当电力系统频率偏离目标频率时,常规机组通过调速系统的自动反应、新能源和储能等并网主体通过快速频率响应,调整有功出力减少频率偏差所提供的服务。l二次调频是指并网主体通过自动功率控制技术,包括自动发电控制(AGC)、自动功率控制(APC)等,跟踪电力调度机构下达的指令,按照一定调节速率实时调整发用电功率,以满足电力系统频率、联络线功率控制要求的服务。最后从配合关系看,惯量响应为一次调频争取时间并减轻其容量需求,非常重要。国外最近的几次停电事故的原因之一,就是惯量响应不足导致频率降低太快、太多,等到一次调频发挥作用时,调节资源迅速耗尽,回天乏力。

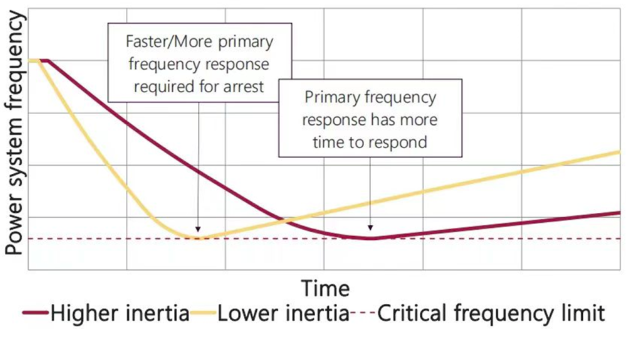

以上仅为周末随想,惯量响应是否称为零次调频,无关紧要!而且,对于新能源配储或独立储能电站,惯量响应和一次调频完全可以统一设计,以避免以下情况[1]:


[1].插图来自AEMC
